补偿器是一个被设计用于“吸收”管道或设备因热胀冷缩、振动、地基沉降等因素产生位移和应力的柔性部件。其核心思想是：通过自身的可控形变，来替代管道或设备的不可控破坏。下面我们从结构和原理两个层面来详细解析。
一、核心结构

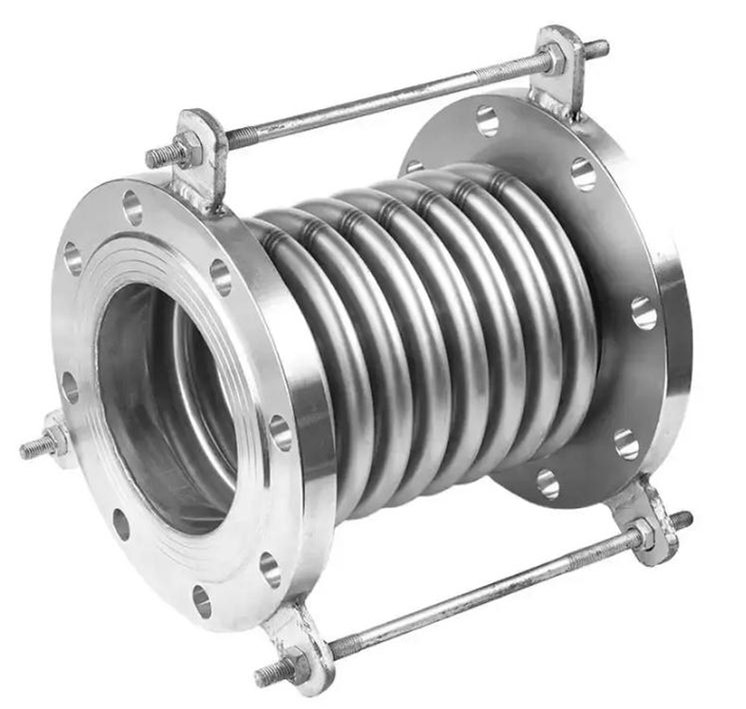

不同类型的补偿器结构差异很大，但最常用、最具代表性的是金属波纹管补偿器。我们以其为例进行拆解：
一个完整的金属波纹管补偿器通常由以下几个关键部件组成：
波纹管
功能：这是补偿器的核心工作元件，是一个柔性薄壁的圆柱形壳体，上面有一个或多个波浪形的凸起（波纹）。
材料：通常由不锈钢（如304、316L）、耐热合金等制成，以适应高温、腐蚀等环境。
作用：利用其波纹结构的弹性，能够在轴向、横向、角向等多个方向上发生柔性的变形（伸缩、弯曲、剪切），从而吸收位移。
端管/法兰
功能：补偿器与管道系统的连接部件。
类型：可以是焊接的端管，也可以是带螺栓孔的法兰。其作用是确保补偿器能牢固地安装在管道线上。
导流筒
功能：保护波纹管。它是一个安装在波纹管内侧的圆筒。
作用：
防止高速、高温或有腐蚀性的介质直接冲刷和磨损波纹管。
使介质流动平稳，减少压力损失和涡流。
对于高温管道，能起到一定的隔热作用。
限位杆/拉杆
功能：保护补偿器免受过量位移的损坏，并在运输和安装时保持其稳定性。
作用：这些杆件通常两端有螺母，可以根据设计需要设置补偿器在运输状态下的长度，或限制其在工作过程中可能出现的最大位移量，防止波纹管被过度拉伸或压缩。
铰链板/万向环
功能：用于铰链型和万向型补偿器。
作用：它们与销轴一起构成一个转动副，使补偿器只能在一个平面内（铰链）或多个方向（万向）进行角向偏转，并承受内压推力。
二、工作原理
补偿器的工作原理基于弹性力学和几何运动学。
1. 基本补偿原理：弹性变形
吸收轴向位移：当管道受热伸长时，会压缩补偿器。波纹管像弹簧一样被压缩，波纹的波谷和波峰相互靠近；当管道冷却收缩时，会拉伸补偿器，波纹被拉伸，波谷和波峰相互远离。这个过程利用的是金属材料的弹性变形能力，在形变后能恢复原状。
吸收横向位移：当管道在垂直于轴线的方向发生位移时，波纹管可以像关节一样发生弯曲变形，从而吸收横向位移。
吸收角向位移：当两根相连的管道发生角度偏转时，补偿器一端相对于另一端发生扭转，波纹管产生角向偏转来适应这种变化。
2. 关键设计原理：压力平衡
这是一个非常重要的概念。普通的轴向补偿器在受到内压时，会像一个被压扁的气球一样，产生一个试图将补偿器拉长的盲板力（内压推力）。这个力会直接作用在管道两端的固定支架（主支架）上，要求支架做得非常巨大和坚固。

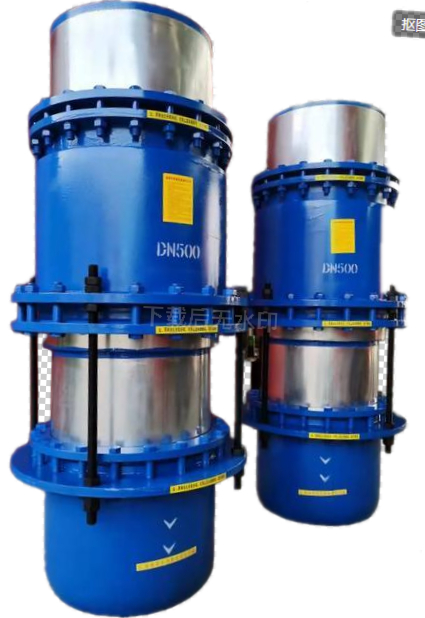

为了解决这个问题，发明了压力平衡型补偿器。
原理：通过引入一个“平衡波纹管”和复杂的连接件结构，利用介质压力自身在补偿器内部产生一个大小相等、方向相反的力，使其相互抵消。
效果：消除了作用在主固定支架上的内压推力，大大减轻了支架的负荷，使其更轻便、经济。这对于大口径、高压力的管道系统至关重要。
三、性能总述
补偿器类型 核心结构特点 主要工作原理 吸收位移类型
轴向型 单纯波纹管结构 波纹管的轴向压缩与拉伸 轴向
横向型 通常由两个波纹管和中间管组成 波纹管的横向弯曲变形 横向、少量轴向
角向型/铰链型 带铰链板和销轴 绕铰链点的旋转运动 角向
万向型 带万向环和销轴 在多个方向上的旋转运动 角向、横向组合
压力平衡型 包含主、副波纹管和平衡结构 利用介质压力自平衡，消除内压推力 轴向、横向等（取决于具体设计）
总而言之，补偿器的结构原理可以概括为：通过其核心元件（如波纹管、橡胶接头等）的柔性弹性变形，来主动“消化”管道系统的热位移和机械位移，同时通过导流筒、限位杆、平衡结构等辅助部件来保护自身、维持稳定并优化系统受力，最终确保整个管道系统安全、稳定、长寿地运行。
四、补偿器订货参数与工况
首先，您需要明确以下基础信息，这些是供应商为您选型的依据：
参数类别 | 具 体 说 明 |
管道与连接信息 | 1. 管道尺寸：
- 矩形：提供管道外边的长和宽 (A × B)
- 圆形：提供管道的外径 (Dw)
- 通用：公称直径 (DN)，如DN80, DN100
2. 连接方式：常见的有法兰连接或内插焊接，需明确法兰标准（如国标GB、美标ANSI）。 |
介质与环境 | 1. 使用场合：说明补偿器将用于什么系统，如电厂烟风道、化工管道、热力管网等。
2. 介质性质：明确介质是空气、烟气、含尘气体，还是液体、腐蚀性化学介质等。
3. 温度与压力：提供介质的工作温度和工作压力范围。 |
性能与补偿需求 | 1. 补偿量：需要明确管道系统在轴向（Xo）、横向（Yo）和角向的位移量。
2. 其他参数：如有安装长度（L）、疲劳寿命（如≥1000次）等特殊要求，也需一并提出。 |
⚙️ 了解不同类型补偿器的关键点
不同类型的补偿器有其独特的关注点，明确这些有助于更精准地选型：
非金属补偿器：常用于大口径和温度波动不大的烟风道。
关注点：核心部件是非金属圈带，需根据温度（如≤450℃或更高）选择材质，如氟橡胶/复合橡胶玻纤布（中低温）或玻璃纤维布（高温）。禁止使用石棉制品。
金属波纹管补偿器：应用最广泛的类型，适用于多种工况。
关注点：
波纹管材质：根据介质腐蚀性（特别是氯离子含量）和温度，选择304、316L、321不锈钢或更高等级的哈氏合金等。
压力等级：确认公称压力（如PN1.0MPa, PN1.6MPa）。
结构形式：根据主要补偿方向选择通用型、铰链型、压力平衡型等。
特殊工况补偿器：
耐腐蚀需求：如介质为稀酸，可选用氟橡胶补偿器并内衬聚四氟乙烯（PTFE）。
耐高压高温：可选用套筒补偿器，并关注其芯管与填料的密封技术。
📋 订货与售后注意事项
在最终确定订单时，还有几个环节需要留心：
提供使用场合：明确补偿器的应用场景（如电厂烟风道、化工管道等），有助于供应商推荐最合适的产品类型和材质。
明确特殊要求：若所需产品不在标准系列内，或有特殊结构、材质、涂层等要求，务必在订货合同中详细说明，由供应商进行特殊设计。
确认质量与测试标准：询问供应商遵循的国家或行业标准（如GB、HG、API等），以及是否提供出厂检验报告（如气密性测试、无损检测等）。
核实售后与交付：明确交货日期、付款方式、质量保证和售后服务。
