一、产品概述:

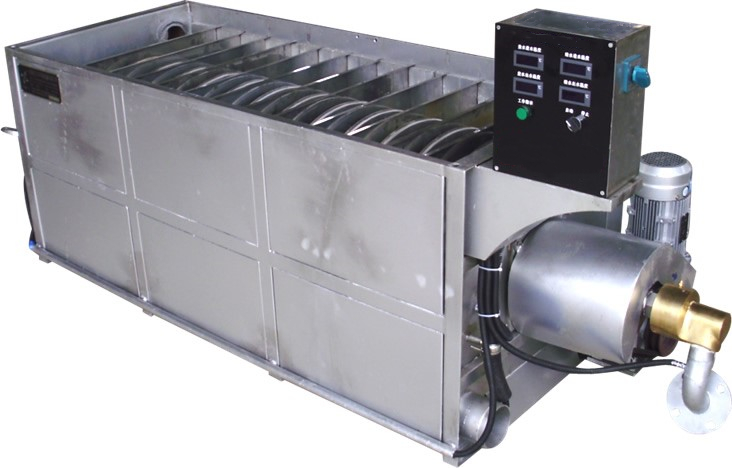

产品名称： 旋转盘式污水换热器

产品型号： RHN-XXX（可根据换热面积、尺寸定制）

主要用途： 主要用于从含有大量悬浮物、纤维、油脂等杂质的污水（如城市原生污水、工业废水）中高效、稳定地提取或释放热量，是污水源热泵系统的核心前端换热设备。

设计理念： 本产品采用独特的旋转盘片设计，通过盘片交替穿过污水和清洁水通道，实现热量的间接传递。其核心目标是解决传统换热器在污水应用中易堵塞、易结垢的技术难题，保证系统长期、稳定、高效运行。

二、工作原理:

该换热器属于间壁式换热器。其核心部件是一组由电机驱动缓慢旋转的薄金属盘片。设备壳体被分隔为两个独立的流道：污水流道 和 清洁水流道（中介水流道）。

吸热： 当盘片旋转至污水流道时，与温度较高（或较低）的污水接触，盘片温度被加热（或冷却）。

传热： 吸热（或放热）后的盘片随轴旋转离开污水流道，进入清洁水流道。

放热： 在清洁水流道中，温度较低（或较高）的清洁水（通常为清水或防冻液）与盘片接触，进行热量交换，盘片将储存的热量传递给清洁水（或从清洁水中吸收热量）。

循环： 盘片持续旋转，如同一个“热量搬运工”，不断将污水中的热量转移到清洁水侧，从而为热泵主机提供稳定的冷热源。

三、产品特点与优势:

卓越的抗堵塞性能： 盘片旋转产生的剪切力及流道的高流速设计，能有效防止软性污物附着，彻底解决了固定式换热器在污水应用中的堵塞痛点。

高效的自清洁能力： 盘片在进出两个流道时，受到两侧流体的持续冲刷，实现了连续在线自清洁，维护周期长。

换热效率高： 盘片采用高导热材质，且旋转运动破坏了流体的边界层，强化了传热过程。

运行稳定可靠： 双流道完全物理隔离，杜绝了污水对清洁水侧的污染。设备结构坚固，运行平稳。

宽泛的水质适应性： 特别适用于处理成分复杂、杂质多的原生污水和工业废水。

节能环保： 有效回收污水中的低品位热能，减少化石能源消耗，降低碳排放。

四、主要应用领域

城市污水源热泵系统： 从污水处理厂出水或市政污水干渠中取热/排热，为建筑集群提供冬季供暖和夏季制冷。

工业废水余热回收： 回收冶金、化工、造纸、食品等行业的工艺废水中蕴含的余热，用于预热工艺用水或工厂采暖。

区域能源项目： 作为区域供冷/供热系统的分布式能源站的基础热源/热汇。

商业建筑能源管理： 用于酒店、商场、医院等大型建筑的节能改造。

五、技术规格与参数

                                                                                          *注： 以上参数为典型范围，具体型号的详细参数请参阅随货提供的《产品合格证》及《技术参数表》。*

六、结构组成

驱动装置： 包括电机、减速机、传动链条/皮带。

旋转轴总成： 核心传动轴，保证盘片平稳旋转。

盘片组： 多个平行排列的薄圆盘，是换热的核心元件。

壳体： 容纳盘片组，并分隔出污水和清洁水两个流道。

机械密封系统： 位于旋转轴与壳体之间，防止两侧流体交叉泄漏。

进出水口： 污水进口/出口，清洁水进口/出口。

支撑架： 固定和支撑整个设备。

排污口/放空口： 用于停机检修时排放内部积水。
