一、插板阀核心结构分解图（以典型手动刀型插板阀为例）

这是一个典型的插板阀结构示意图，清晰地展示了其内部构造：

结构图释义：

阀体： 阀门的主体，是介质的流道，两端有法兰用于与管道连接。

闸板（刀板）： 核心启闭部件，通常为楔形或刀形，用于切断介质。其下降到底部时切断流体，上升到顶部时打开流道。

阀杆： 连接闸板和驱动装置（如手轮）的零件，将旋转运动转换为闸板的直线运动。

填料函： 包含密封填料，用于阀杆穿过阀盖处的动密封，防止介质从该处泄漏。

压盖： 压紧填料，保证密封效果，并可在填料磨损后进一步压紧。

支架： 连接阀盖和驱动装置的支撑结构。

阀盖： 连接阀体和支架，封闭阀体上部。

手轮： 手动操作部件，通过旋转手轮来控制阀门的开关。

二、插板阀的主要类型及其结构特点

根据闸板结构和驱动方式，插板阀有以下几种常见类型：

1. 按闸板结构分类

a) 平行式闸板阀

结构特点： 闸板的两面是平行的，密封依靠位于闸板两侧的密封座来实现。

示意图：

b) 楔式闸板阀

结构特点： 闸板是楔形的（一侧厚，一侧薄）。当闸板下降时，楔形面会与阀体上的楔形槽紧密贴合，实现密封。

示意图：

c) 刀型插板阀

结构特点： 闸板非常薄，像一把刀，特别适用于切断含有颗粒、纤维、浆料等容易堵塞的介质。其结构紧凑，流阻小。

示意图：

2. 按驱动方式分类

手动插板阀： 通过手轮和齿轮机构进行开关。

气动/液动插板阀： 通过气缸或液压缸作为执行机构，实现快速、远程的自动化控制。

电动插板阀： 通过电动执行器进行驱动，适用于大型阀门或需要精确控制的场合。

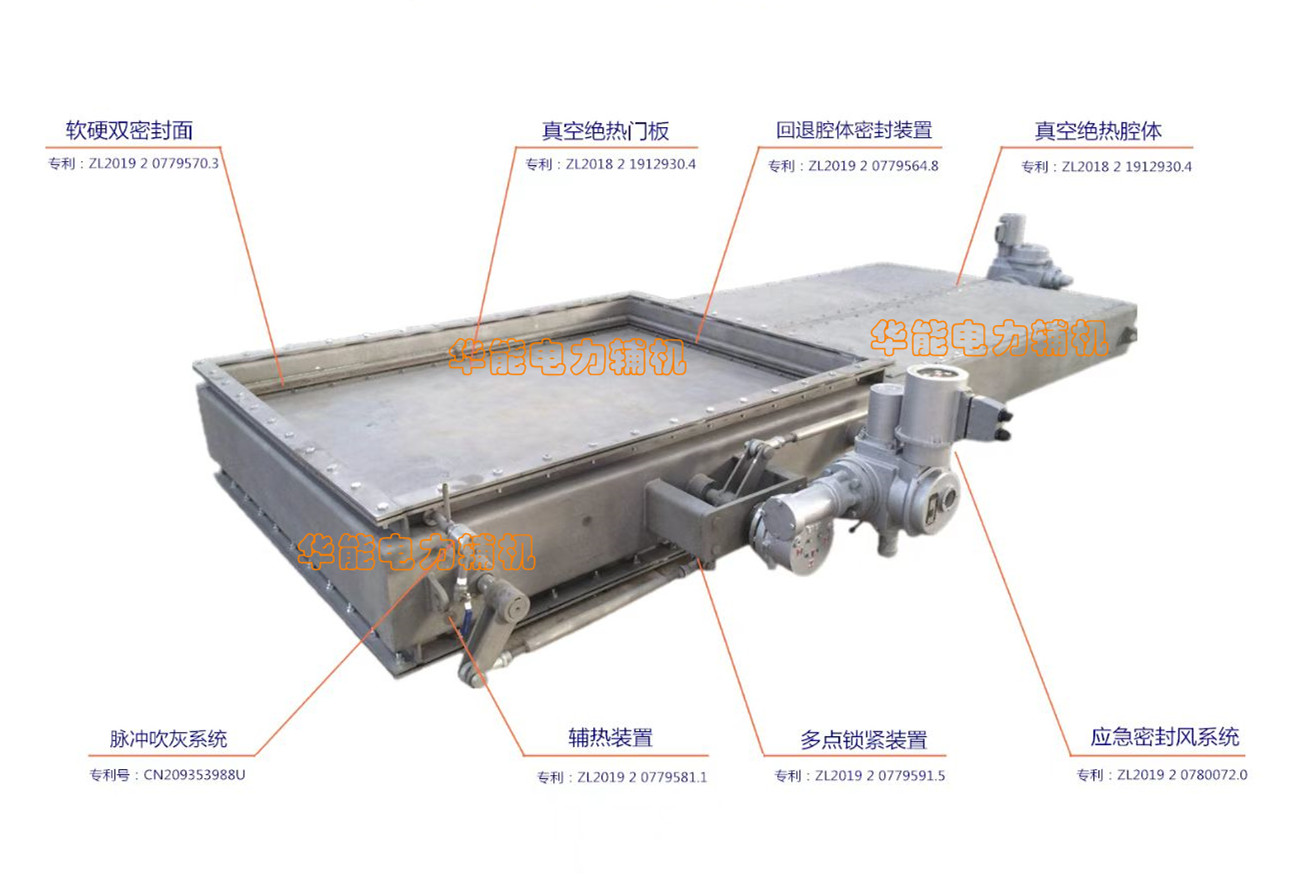

气动/电动插板阀结构示意图：

三、插板阀的工作原理

插板阀的工作原理非常简单直接：旋转运动 → 直线运动 → 切断或导通。

开启过程： 顺时针转动手轮（或执行器动作），阀杆带动闸板向上做直线运动。闸板逐渐脱离阀座密封面，直至完全打开，流体通道畅通。

关闭过程： 逆时针转动手轮（或执行器动作），阀杆带动闸板向下做直线运动。闸板逐渐靠近并最终压紧在阀座密封面上，形成密封，完全切断流体。

四、关键部件功能总结

部件名称       主要功能

阀体       承压主体，构成流体通道，安装连接法兰。

闸板       核心切断件，直接负责开启和关闭流道。

阀座       与闸板配合形成密封副，实现密封。

阀杆       传动件，将动力传递给闸板。

填料函    动密封，防止介质沿阀杆泄漏。

驱动装置       提供动力，包括手轮、气动头、电动头等。

五、应用与特点

优点：

流阻小，全开时流道直通，压力损失极小。

密封性能好，启闭力矩小。

结构长度相对较短，适合安装空间有限的场合。

介质流向不受限制。

缺点：

启闭高度大，需要较大的安装空间。

密封面易磨损，维修成本较高。

不适用于调节流量，主要用于全开或全关的切断工况。

典型应用： 给排水、污水处理、矿山、冶金、电力、化工、造纸等行业，用于水、油、蒸汽、泥浆、矿浆等各种介质的切断。

希望以上对插板阀结构图的解析能帮助您全面理解其构造和工作原理。
